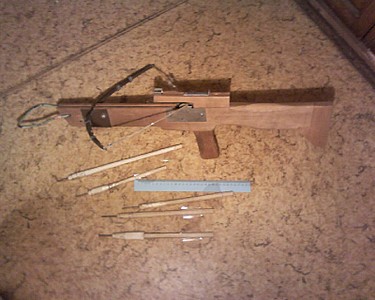

Самодельный арбалет в домашних условиях сделать несложно своими руками, вашему вниманию фотоочет изготовления самодельного арбалета из подручных средств, но с весьма достойными характеристиками.
Для начала рассмотрим характеристика данного самодельного арбалета:
Высота — 20 мм
Общая длина — 780 мм
Длина ложа — 675 мм
Вес самодельного арбалета — 1,5 кг
Длина лука арбалета — 520 мм
Длина хода тетивы — 225 мм
Длины пластин рессоры лука:
1 — 520 мм
2 — 475 мм
3 — 433 мм
4 — 298 мм
Толщина пластин рессоры лука арбалета 2 мм. В качестве исходного материала используется окантовка от пружинного матраца старой кровати.
Для изготовления такого арбалета потребуется деревяшка толщиной 25 мм. В приведенном примере на фотографиях в качестве материала использована вагонка. Необходимо выбрать доску без трещин и сучков.

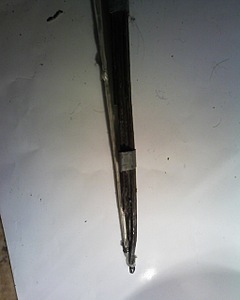

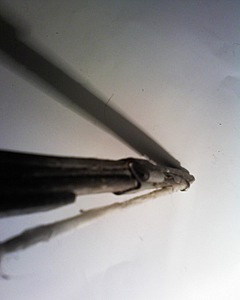

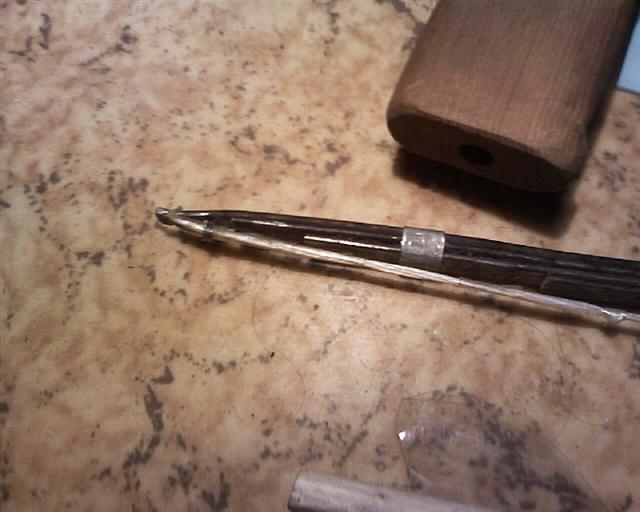

Лук самодельного арбалета изготовлен из окантовки пружин для софы. Эти пластины собраны в рессорный лук. Такие пластины легко извлечь из старого матраца, если у вас нет его, то посмотрите на ближайшей свалке — народ выбрасывает матрацы потому что пружины просели и куплен новый матрац, а вот полосы в них совсем не утратили упругости.
Рессорный лук самодельного арбалета из 4-х таких пластин имеет силу лука около 25 кг, для стрельбы на 15–20 метров этого вполне достаточно, но если вам такая натяжка покажется малой, то легко добавить пятую пластину.
Для первых выстрелов достаточно самодельной тетивы из синтетической упаковочной бечевки. В последствии ее желательно заменить на покупную тетиву для арбалета.

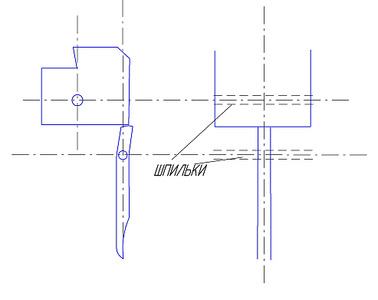

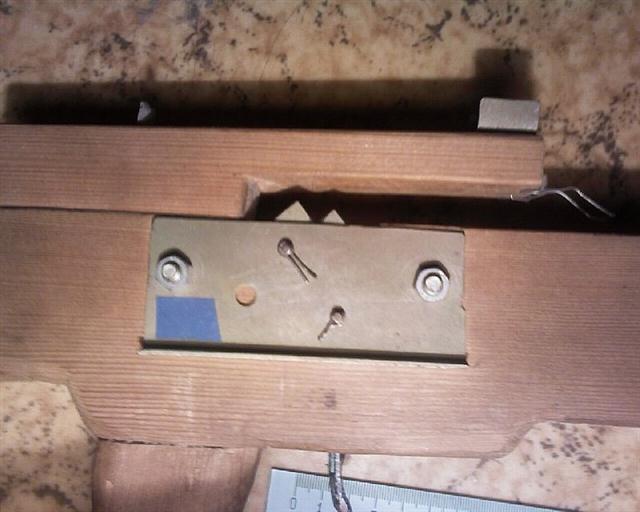

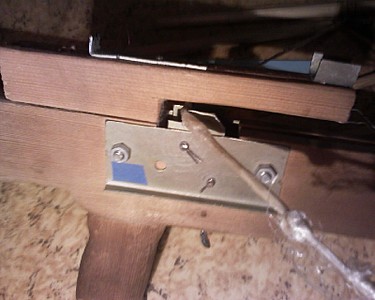

Спусковой механизм самодельного арбалета позаимствован у средневековых арбалетов. Он сочетает в себе простоту изготовления и проверенную временем безотказную схему.

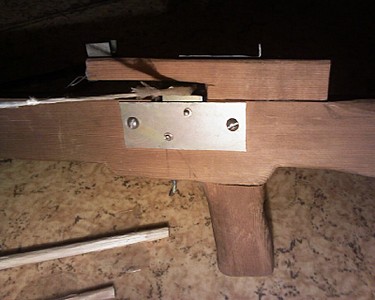

Для изготовления спускового механизма арбалета сделанного своими руками нужна дюраль. Длина хода спускового крючка равна 15 мм.
В описываемом случае использован крепежный элемент от телевизора Рубин толщиной 1.5 мм, в нем эта деталь удерживала плату с электроникой. В качестве шпилек для удержания механизма использованы обычные гвозди.
Спусковой крючок подпружинен, используется пружинка от того же телевизора, в нем она удерживала электронную лампу.

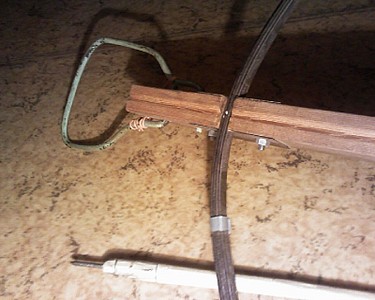

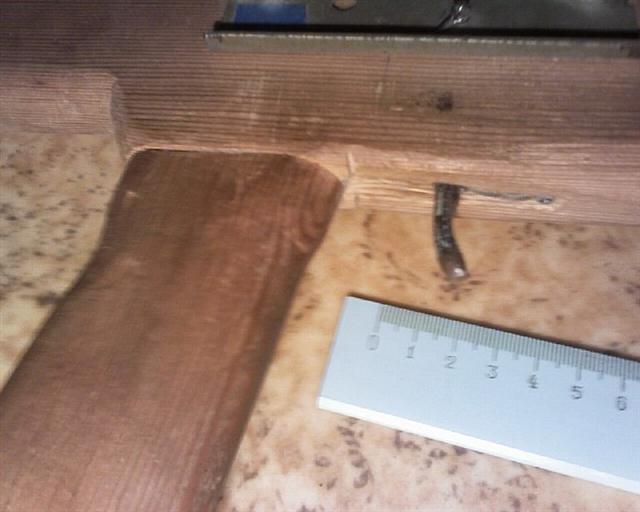

Спусковой крючок и скоба упора ноги для натяжения тетивы изготовлены из прутка диаметром 6 мм. Пруток был взят там же на свалке из старой тележки.
Держатель стрелы самодельного арбалета изготовлен из обычной канцелярской скрепки.

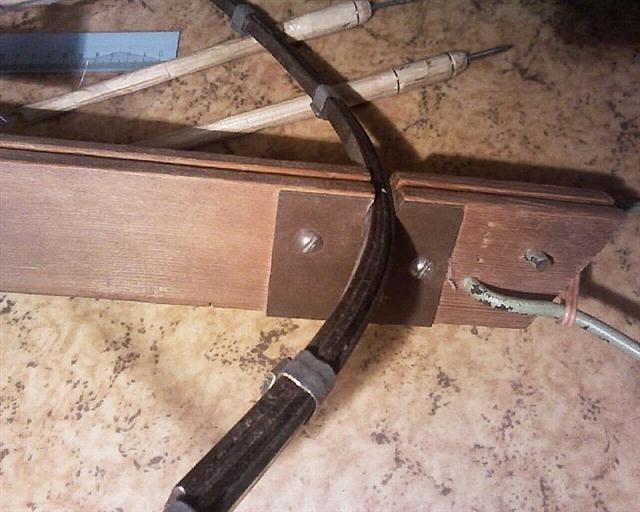

Пластинчатый лук арбалета вставляется в паз и удержится в нем трением и углом установки относительно желоба в 72 градуса. При этом он установлен с таким расчетом, что бы тетива арбалета в не натянутом положении была на высоте 5 мм от желобка стрелы.
Если арбалет не планируется разбирать, то лук можно вклеить на эпоксидную смолу. Для однодневных походов в лес пластинчатый лук фиксируется с помощью проволоки.
Стрелы можно использовать как покупные, так и самодельные. Хорошие стрелы получаются из камыша или выстругиваются из досок от ящика из-под фруктов. В таких ящиках применяют легкую древесину и она прекрасно подходит для изготовления стрел.
Если в самодельных стрелах для арбалета сделанного своими руками использовать наконечники из гвоздей, то приготовьтесь к тому, что стрелы будут раскалываться при попадании.
Стабилизатор на самодельных стрелах изготавливается из пластиковой бутылки. Достаточно сделать надрез и вставить оперение на клею в этот надрез.
Точность стрельбы из такого арбалета достаточно велика, одной и той же стрелой с 15 метров легко попадать в спичечный коробок.
Кстати — я не даром сказал «одной и той же стрелой», точность выстрелов арбалета очень сильно зависит от веса стрел и их центровки. Если стрелы будут отличаться между собой, то и выстрелы будут отличаться по точкам попадания.
Как видите — в изготовлении самодельного арбалета своими руками нет ничего сложного. Было бы желание и немного свободного времени!
